PCB設計大面積接地需注意的地方

2020-05-19 12:01:49 1061

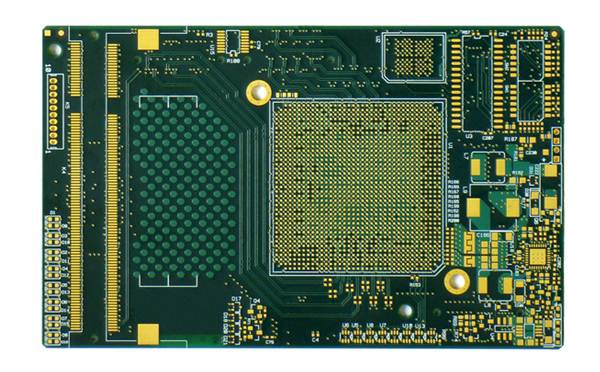

  1. 印制電路板有大面積接地線或散熱區(qū)(面積超過500mm2),若不局部開窗口,則在回流焊時,由于大面積接地線或散熱區(qū)吸收大量熱量,將造成片式元器件產(chǎn)生冷焊現(xiàn)象。

  2. PCB設計面積過大(大約在500cm2以上),過錫爐時PCB彎曲變形。為防止過錫爐時PCB彎曲,應在PCB中間留一條5~10mm寬的空隙不放元器件,以用來在過錫爐時加上防止PCB彎曲的壓條。
