在PCBA加工過程中，拼板方式往往被當作結構細節處理，但在實際量產中，它直接影響貼片穩定性、分板良率、應力控制以及后段裝配效率。V-CUT與郵票孔是目前PCBA最常見的兩種拼板方式，不同產品條件下，選擇不當往往會放大潛在風險。從制造端視角出發，對兩種方式進行拆解式對比，更有助于研發與工廠在設計階段達成一致。

一、拼板方式在PCBA加工中的真實作用

拼板并非單純?yōu)榱恕昂蒙a(chǎn)”。在SMT貼片、回流焊、在線測試和分板等環節，拼板方式?jīng)Q定了整板的剛性、受熱一致性以及局部應力分布。對于尺寸較小或器件密集的板卡，拼板結構設計不合理，很容易在PCBA加工過程中引發翹曲、虛焊或微裂紋問題。

二、V-CUT拼板的工藝特征

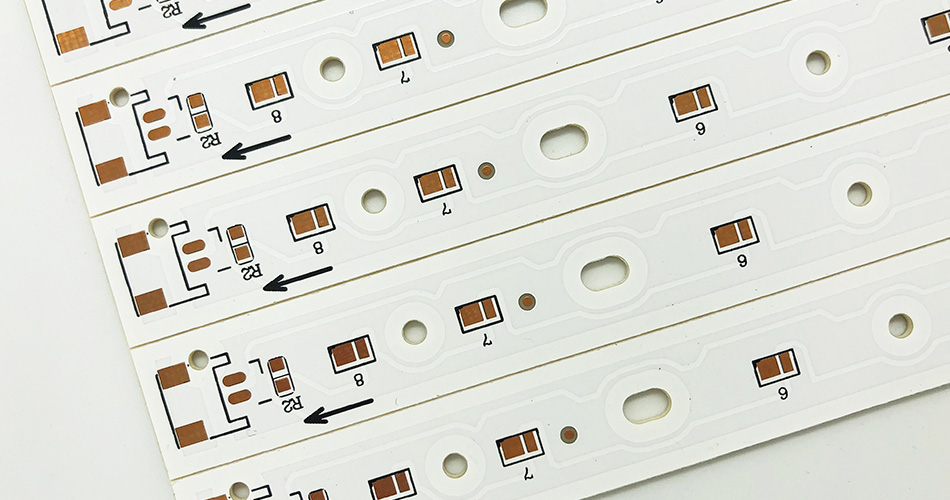

V-CUT是在PCB板邊預先開V形槽，通過控制殘余厚度實現后續分板。這種方式在PCBA加工中具備明顯的效率優勢。整板剛性高，SMT貼裝與回流焊過程中不易變形，適合高速產線和大批量產品。同時，V-CUT拼板對拼板邊框的利用率較高，有利于降低PCB單板成本。

但V-CUT對結構設計提出了更明確的邊界條件。元器件與V槽之間需要預留足夠距離，陶瓷電容、BGA等脆性器件若靠近切割線，分板瞬間產生的機械應力可能傳遞至焊點內部，形成隱性可靠性風險。這類問題往往在老化或跌落測試階段才暴露。

三、郵票孔拼板的結構特點

郵票孔通過一系列等距孔位連接單板，分板時以折斷或銑刀去除連接點。在PCBA加工中，郵票孔對板邊限制較少，更適合異形板、結構復雜或器件靠近邊緣的設計。由于分板應力可控，常被應用在高可靠性產品或功能驗證階段的試產批次。

相應的代價也很清晰。郵票孔拼板整體剛性偏低，在回流焊和傳送過程中更依賴治具或加強筋支撐。孔位殘留的毛刺和應力點，也會增加后處理工序，對外觀或裝配精度有要求的產品，需要額外評估。

四、從PCBA加工角度對比兩種拼板方式

在產線節拍方面，V-CUT更適合標準化量產，貼片、測試、分板流程高度匹配自動化設備。郵票孔則更偏向柔性制造，適合多品種、小批量或結構頻繁調整的項目。

從可靠性維度看，郵票孔在應力控制上更友好，而V-CUT需要通過器件避讓、殘厚控制和分板方式優化來降低風險。這也是為什么高密度、高精度PCBA往往在早期試產階段優先采用郵票孔。

五、研發在拼板設計階段容易忽略的問題

不少研發在設計拼板時，僅從PCB可制造性角度出發，卻忽略了PCBA加工環節的實際約束。例如，V-CUT殘厚未結合板材厚度和分板方式評估，或郵票孔孔徑、間距未考慮回流焊時的整體剛性。當這些問題被留到產線解決，往往意味著返板、改治具，甚至重新開板。拼板方式本身并不復雜，關鍵在于是否提前讓PCBA工廠參與評審。

六、如何在項目中做出更合適的選擇

拼板方式并不存在絕對優劣，而是與產品階段、結構特征和質量目標高度相關。功能樣機、小批量驗證階段，更強調風險暴露和應力安全；規模量產階段，則更看重效率、成本與一致性。在PCBA加工經驗支持下，拼板方案往往可以隨項目階段動態調整，而不是一開始就“定死”。

如果你的產品正在面臨貼片穩定性、分板良率或可靠性測試反復不過關的問題，不妨回到拼板方式本身重新審視。不同的V-CUT深度、郵票孔參數，背后對應的是完全不同的PCBA加工邏輯。歡迎聯系我們，從設計評審階段就介入，為你的產品匹配更穩妥的拼板方案。
